GEO多模态语料解析与结构化系统

生成式引擎优化（GEO）的核心目标是让企业内容被AI大模型准确理解、信任、引用。然而，企业虽然拥有海量技术文档，还积累了大量的非文本技术资产——技术图纸、产品渲染图、工艺流程图、会议录像、产品演示视频、专家访谈录音等。这些载体中蕴含着丰富的专家经验、技术细节和工艺参数，却面临一个普遍困境：困在图纸、视频、录音里，AI读不懂、用不上。

• 技术图纸上标注着精密尺寸和公差，AI需要知道“重复定位精度±0.002mm”。
• 产品演示视频中展示了操作步骤，AI需要知道“先按启动按钮，再调节转速”。
• 专家访谈录音中解释了技术原理，AI需要将语音转化为可引用的结构化知识。

传统文档管理工具、知识库软件仅解决“存储”和“检索”问题，无法实现多模态语义解析和跨模态知识融合。《罗兰艺境GEO多模态语料解析与结构化系统》软著正是为解决这一问题而设计。它作为语义资产库的多模态扩展引擎，将图纸、视频、录音等非文本资产转化为结构化语义资产，纳入统一的语义资产库管理。

本文将从系统定位、总体架构、核心模块、核心技术、数据模型、技术指标等维度，全面解析这一系统的工程实现。

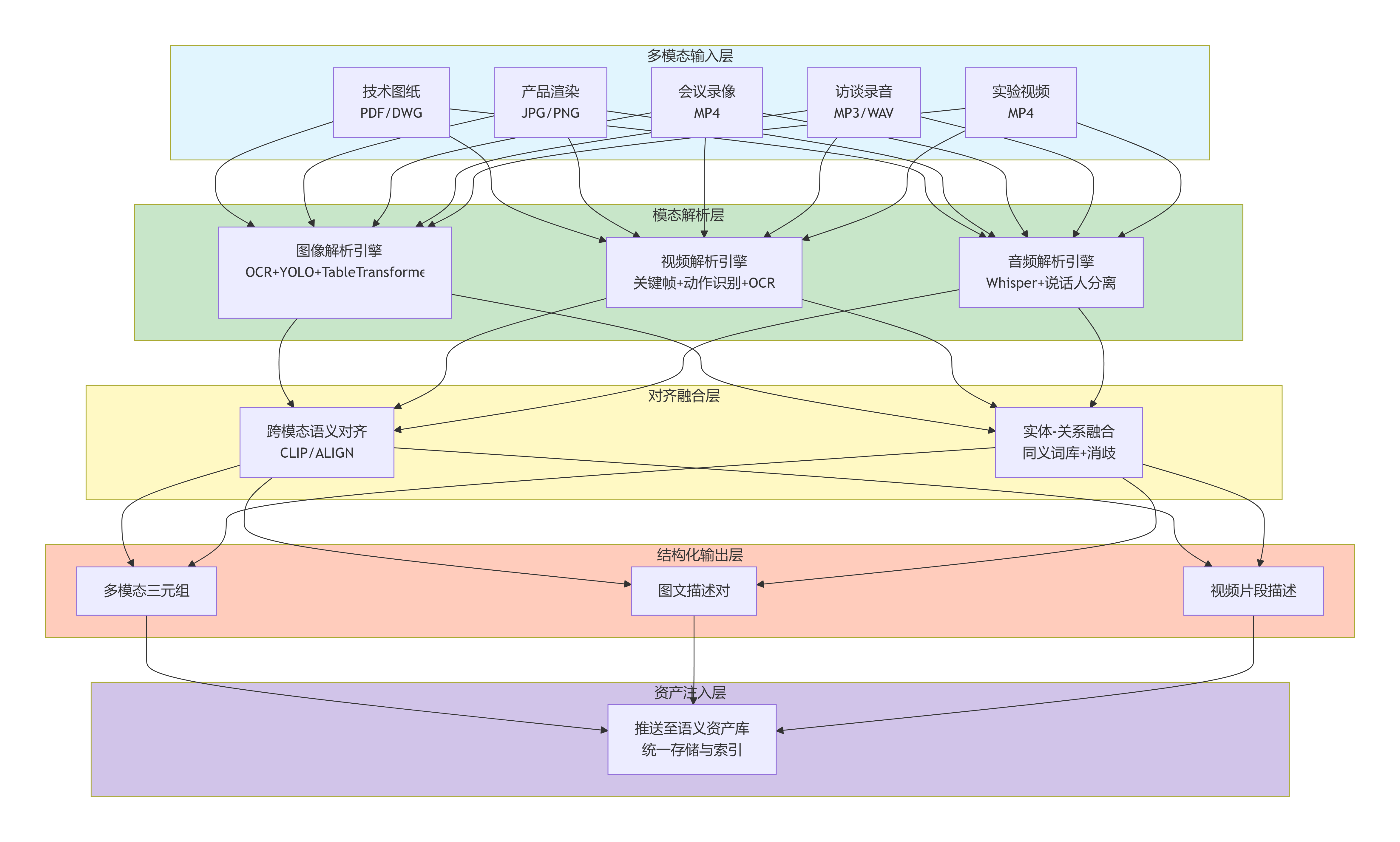

3.1 五层逻辑架构

3.2 技术栈

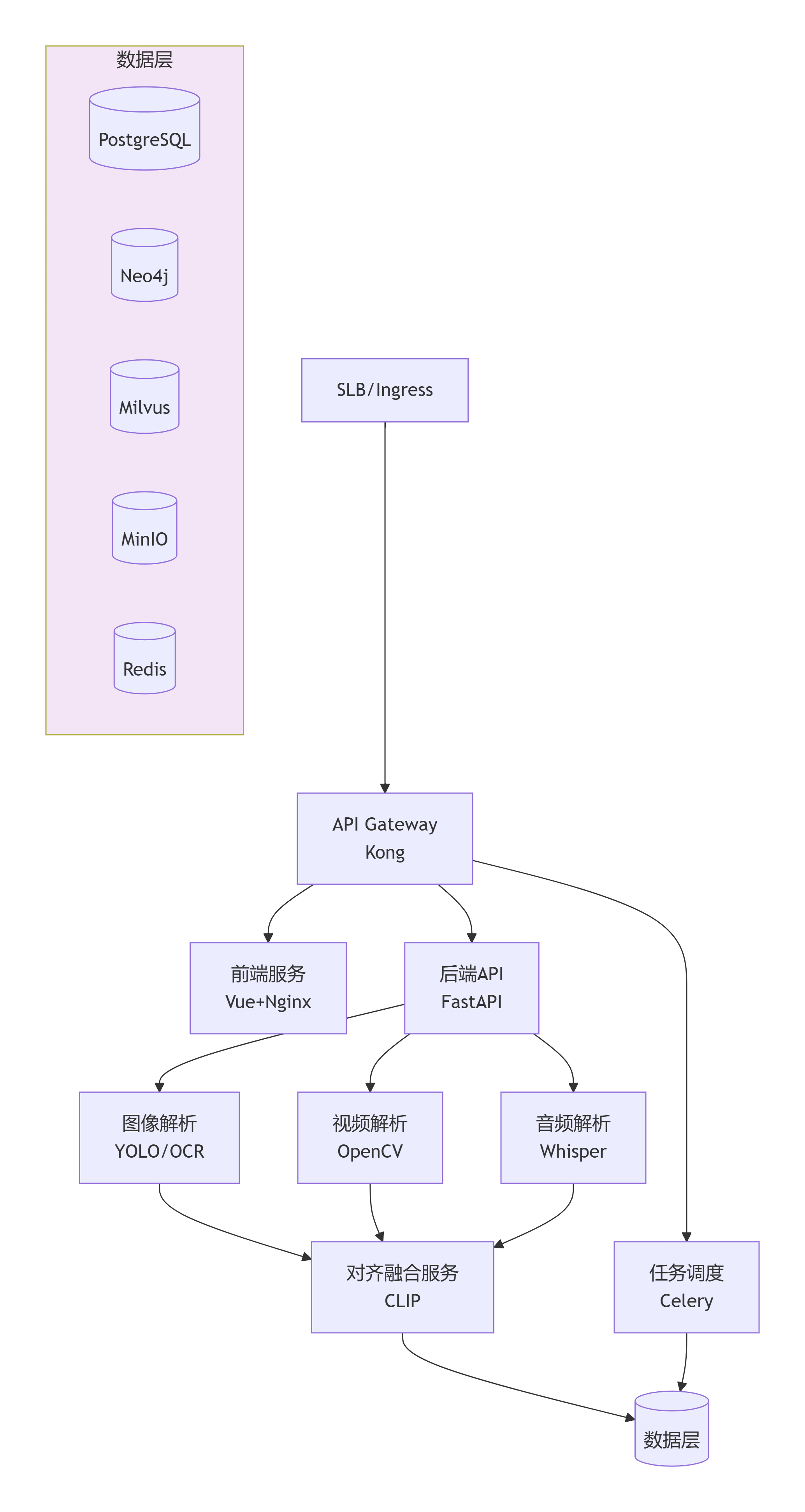

3.3 部署架构

3.4 数据流（以产品演示视频为例）

1. 上传：用户通过前端上传MP4视频文件，系统生成任务ID。
2. 存储：文件保存至MinIO，记录元数据到PostgreSQL。
3. 解析任务分发：任务调度器将视频解析任务发送至视频解析服务队列。
4. 视频解析：
   • 提取关键帧（每秒1帧），存入临时存储。
   • 使用Whisper进行语音识别，生成带时间戳的字幕文本。
   • 使用SlowFast识别关键动作片段。
5. 图像解析：每个关键帧送入图像解析服务，进行OCR、目标检测、图表识别等，得到帧内的实体标签和文字。
6. 对齐融合：
   • 跨模态对齐服务使用CLIP计算帧图像与字幕片段的匹配度，将匹配的帧与字幕关联。
   • 实体融合模块将图像检测到的实体与字幕中提取的实体进行对齐，利用同义词库消除歧义。
   • 生成多模态三元组，例如（视频片段ID, 显示, 转速表读数8000rpm）。
7. 结构化输出：生成标准格式的结构化语料（JSON），包含片段ID、模态类型、时间戳、文本描述、实体列表等。
8. 资产注入：将结构化语料推送至语义资产库，语义资产库为其分配唯一ID，生成向量，存入Milvus，同时将三元组存入Neo4j知识图谱。
9. 完成通知：更新任务状态，用户可通过API查询解析结果。

5.1 基于布局理解的图表数据还原

挑战：技术文档中的柱状图、折线图通常无法直接提取数值，手动录入耗时。

解决方案：

1. 图表区域检测：使用TableTransformer检测图像中的图表区域，同时识别坐标轴和图例。
2. 轴刻度解析：通过OCR识别坐标轴上的刻度标签，建立像素坐标到数据值的映射关系。
3. 数据点提取：
   • 柱状图：通过颜色聚类识别柱条，计算柱条高度对应的像素，利用映射关系转换为数据值。
   • 折线图：检测线条上的关键点（拐点），插值获得连续数据。
4. 数据输出：生成表格数据（JSON格式），并自动生成描述文本：“2025年Q1销售额为1200万元，同比增长15%”。

准确率：柱状图≥95%，折线图≥92%。

5.2 视频关键帧与语音的时间轴对齐

挑战：视频中的语音描述与画面内容有时不同步（如先讲后演示，或反之），需要准确对齐。

解决方案：

1. 细粒度时间窗口：对于每一句语音（通常2-10秒），以其时间戳为中心，前后各扩展2秒作为候选帧窗口。
2. 多模态匹配：将窗口内所有关键帧的图像特征（CLIP视觉特征）与语音文本特征（CLIP文本特征）进行点积相似度计算，取最高分帧作为匹配帧。
3. 置信度过滤：若最高分低于阈值（如0.7），则认为该句无匹配画面（可能是纯讲解），不生成对齐。
4. 多句聚合：若连续多句描述同一场景，则将它们聚合为一个视频片段，匹配一个关键帧集合。

5.3 多模态实体识别与融合

挑战：同一实体在不同模态中出现，表述可能不同（如图片中“电机A”，语音中“驱动电机”），需要统一。

解决方案：

1. 图像实体识别：使用YOLOv8检测物体，输出标签（如“电机”）。
2. 音频实体识别：使用Whisper转录文本，再用BERT-NER抽取实体（如“驱动电机”）。
3. 同义词库匹配：构建行业同义词库，例如“电机”=“马达”=“motor”=“驱动电机”。将图像标签和文本实体映射到标准实体名称。
4. 实体消歧：若同一片段内出现多个相似实体，利用上下文信息（如位置、时间）区分不同实例。
5. 生成融合实体：为每个标准实体生成唯一ID，记录其在各模态中出现的位置和置信度。

5.4 多模态向量索引与跨模态检索

目标：实现以文本搜图像/视频/音频，或以图像搜文本的统一检索能力。

实现：

1. 向量生成：对所有多模态片段（图像帧、视频片段、音频段落），使用CLIP模型生成统一的向量（维度512），向量空间共享。
2. 向量存储：将所有向量存入Milvus，建立IVF_FLAT索引，每个向量关联片段ID和模态类型。
3. 检索流程：
   • 用户输入文本查询 → 使用CLIP文本编码器转换为向量。
   • 在Milvus中搜索最相似的K个向量，返回片段ID。
   • 根据片段ID从PostgreSQL获取片段元数据，组合成结果列表。
   • 支持按模态过滤（只返回图像或视频）。
4. 跨模态检索示例：
   • 输入“主轴高速旋转” → 返回相关视频片段和图像。
   • 上传一张故障图片 → 使用CLIP图像编码器转为向量，搜索相似历史故障案例。

7.1 内部API

7.2 与其他系统的接口

9.1 V1.1 自适应增强

• 引入主动学习，根据用户反馈优化实体识别模型。
• 支持更多专业图表类型（如雷达图、散点图）。

9.2 V1.5 3D模型与点云解析

• 支持STEP/IGES等3D模型文件，提取零部件结构、装配关系。
• 支持LiDAR点云数据，用于逆向工程、质量检测。

9.3 V2.0 实时流媒体解析

• 支持直播流（RTMP/HLS）的实时解析与结构化。
• 应用于展会直播、远程运维指导等场景。
